SVG 기본도형 그리기
SVG
- 스케일러블 벡터 그래픽스(SVG)는 2차원 벡터 그래픽을 표현하기 위한 XML 기반의 파일 형식
- SVG는 확장 가능한 벡터 그래픽(Scalable Vector Graphics)의 약자로 모든 스크린에서 화질이 선명하며, 최소 용량이고, 편집과 수정이 쉽다는 장점이 있다.
- <svg> </svg> 안에 아래의 태그를 넣어줘야 한다.
사각형(Rectangles)
<rect />
x: 사각형의 좌측 상단의 x 값을 의미한다.
y: 사각형의 좌측 상단의 y 값을 의미한다.
width: 사각형의 폭을 나타낸다.
height: 사각형의 높이를 나타낸다.
rx: 사각형의 둥근 꼭짓점의 x 방향으로의 반지름을 나타낸다.
ry: 사각형의 둥근 꼭짓점의 y 방향으로의 반지름을 나타낸다.
ex)
<rect x="10" y="10" width="30" height="30"/>
<rect x="60" y="10" rx="10" ry="10" width="30" height="30"/>
원(Circle)
<circle />
r: 원의 반지름을 의미한다.
cx: 원의 중심 중 x 값을 의미한다.
cy: 원의 중심 중 y 값을 의미한다.
ex)
<circle cx="25" cy="75" r="20"/>
타원(Ellipse)
<ellipse />
rx: 타원의 x 방향으로의 반지름의 길이를 의미한다.
ry: 타원의 y 방향으로의 반지름의 길이를 의미한다.
cx: 타원의 중심 중 x 값을 의미한다.
cy: 타원의 중심 중 y 값을 의미한다.
ex)
<ellipse cx="75" cy="75" rx="20" ry="5"/>
선(Line)
<line />
x1: 점 1의 x 값이다.
y1: 점 1의 y 값이다.
x2: 점 2의 x 값이다.
y2: 점 2의 y 값이다.
ex)
<line x1="0" y1="0" x2="200" y2="200" style="stroke:black" />
Polyline
<polyline />
연결된 직선들의 그룹
모든 포인트가 하나의 속성에 포함된다.
points: 포인트들의 목록, 각 숫자는 공백, 쉼표, EOL 또는 줄 바꿈 문자로 구분된다. 각 포인트는 반드시 x 와 y로 이루어져 있다. 예를 들어 (0, 0), (1, 1) 및 (2, 2)는 "0 0, 1 1, 2 2"라고 쓸 수 있다.
ex)

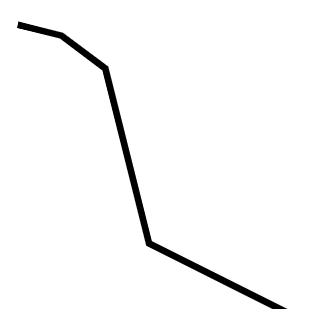

<polyline points="20,20 40,25 60,40 80,120 120,140 200,180"
style="fill:none;stroke:black;stroke-width:3" />

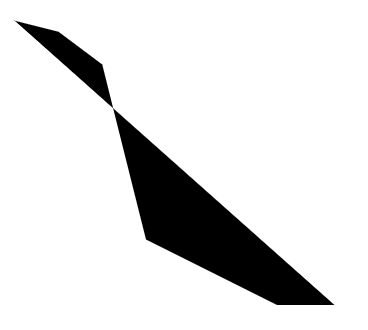

<polyline points="20,20 40,25 60,40 80,120 120,140 200,180"/>
다각형(Polygon)
<polygon />
polyline과 유사하지만 자동으로 마지막 포인트로부터 첫 번째 포인트로 직선이 그어서 닫힌 모양을 만든다.
points: 포인트들의 목록, 각 숫자는 공백, 쉼표, EOL 또는 줄 바꿈 문자로 구분된다. 각 포인트는 반드시 x 와 y로 이루어져 있다. (0,0), (1,1) 및 (2,2)는 "0 0, 1 1, 2 2"라고 쓸 수 있다. 그러면 (2,2)에서 (0,0)으로 최종 직선이 그려져서 다각형이 완성된다.
ex)
<polygon points="20,20 40,25 60,40 80,120 120,140 200,180"
style="fill:none;stroke:black;stroke-width:3" />

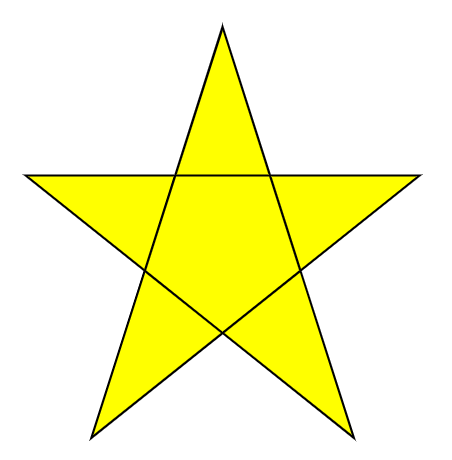

<polygon points="100,10 40,198 190,78 10,78 160,198"
style="fill:yellow;stroke:black;stroke-width:1;fill-rule:nonzero;" />
Path
<path />
사각형(둥근 모서리가 있거나 없는), 원, 타원, 폴리라인 및 다각형을 그릴 수 있다.
ex)
<path d="M150 0 L75 200 L225 200 Z" />
